나이키 프리의 깊은 플렉스 그루브는 어떻게 만들어질까? 신발 중창 핫나이프 가공법의 원리와 역할

나이키 프리(Nike Free) 시리즈를 처음 보면 일반 러닝화와 확연히 다른 부분이 있다. 바로 발바닥 방향으로 깊게 나뉜 플렉스 그루브(Flex Groove)다.

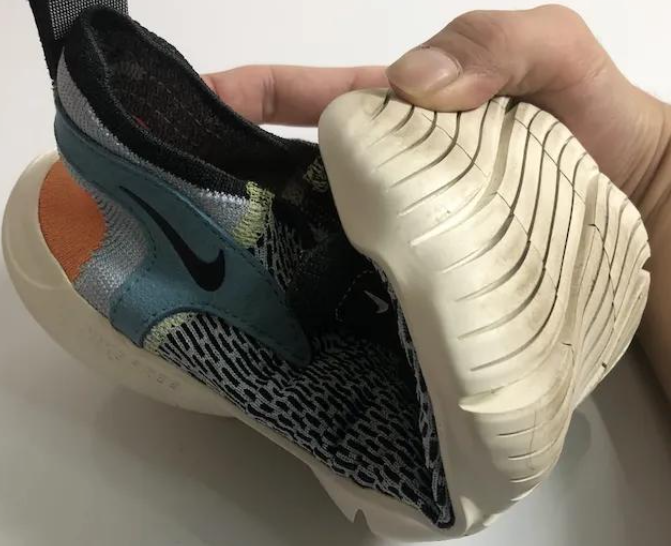

이 절개 구조는 단순한 디자인이 아니다. 발이 구부러지는 방향에 맞춰 밑창이 함께 움직이도록 만들어 자연스러운 굴곡을 유도하는 기능적 구조다.

이처럼 EVA나 각종 폼 소재에 깊은 홈과 절개선을 형성할 때 활용할 수 있는 대표적인 후가공 기술 중 하나가 바로 ‘핫나이프 가공(Hot Knife Cutting)’이다.

특히 신발 중창 가공에서 핫나이프는 단순히 소재를 자르는 칼이 아니라, 열과 압력을 이용해 일정한 깊이와 형상의 홈을 반복적으로 만들어내는 생산 기술로 이해하는 것이 좋다.

“Nike Free가 2004년 플렉스 그루브 설계를 대중화한 이후, 신발 업계에서는 몰드 성형, 레이저 사이핑, 기계식 커팅, 핫나이프 등 다양한 후가공 기술을 활용해 중창의 굴곡성을 구현해 왔다.”

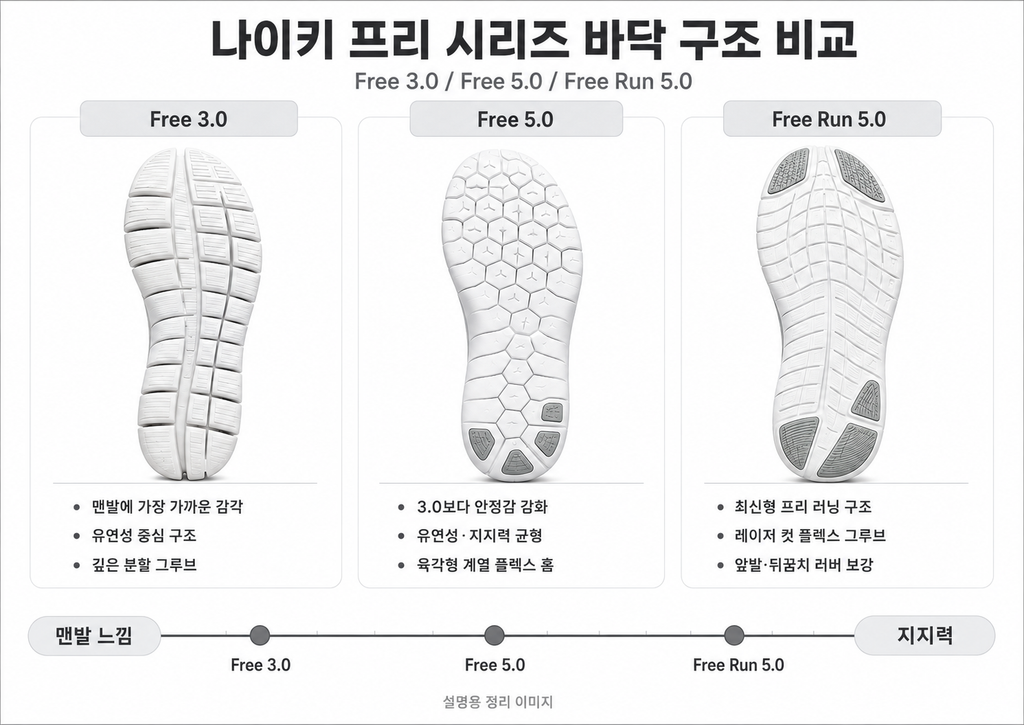

나이키 프리가 주목받은 이유, 밑창을 잘게 나누다

나이키 프리 시리즈의 핵심 설계 철학은 발의 자연스러운 움직임이다.

일반적인 러닝화 밑창은 하나의 비교적 단단한 플랫폼처럼 움직이는 경우가 많지만, 나이키 프리는 밑창을 여러 방향으로 분할해 발가락과 전족부가 보다 자유롭게 움직일 수 있도록 설계했다.

대표적으로 볼 수 있는 구조가 다음과 같다.

• 전족부의 깊은 가로 방향 홈
• 발 움직임을 고려한 세로 방향 절개
• 여러 개의 작은 블록으로 분할된 밑창
• 발이 구부러질 때 함께 접히는 플렉스 그루브
• 굴곡성과 지지력을 동시에 고려한 깊이 차등 구조

결국 중요한 것은 ‘홈이 있다’는 사실보다 어디를, 어느 방향으로, 어느 정도 깊이까지 가공하느냐이다. 여기에서 신발 설계와 가공 기술이 연결된다.

신발 중창 핫나이프 가공이란?

핫나이프 가공은 말 그대로 칼날에 열을 가한 상태에서 EVA, PE, 각종 발포 소재 등을 절단하거나 홈을 형성하는 방식이다.

일반적인 칼날로 폼을 강하게 누르면 소재가 찌그러지거나 절단면이 거칠어질 수 있다.

반면 핫나이프는 적정 온도로 가열된 칼날이 발포 소재에 들어가면서 보다 일정한 형태의 절개선을 형성할 수 있다는 장점이 있다.

신발 중창에서는 완전히 잘라내는 용도뿐 아니라 중창 또는 밑창 표면에 일정 깊이의 칼집을 만드는 용도로도 활용할 수 있다.

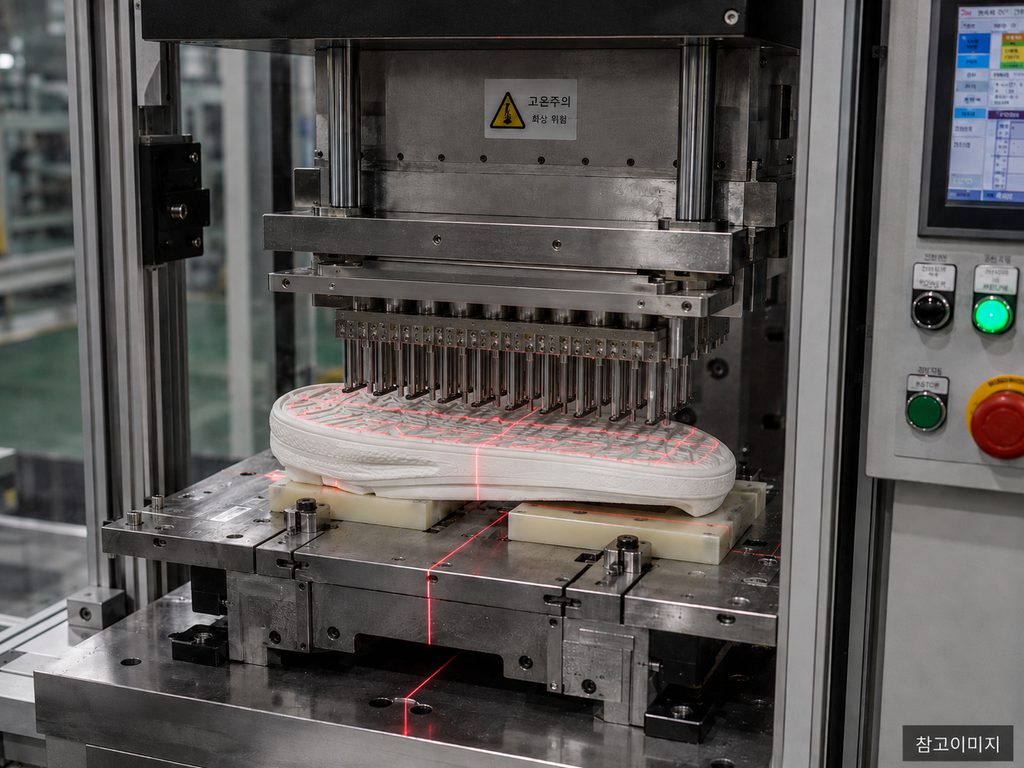

공정은 중창 바닥면이 위쪽을 향하도록 제품을 고정한 후, 상부에 배열된 가열 칼날이 프레스 방식으로 내려오면서 폼 표면을 일정 깊이까지 가공하는 구조다.

핫나이프 설비는 어떻게 작동할까?

생산 현장의 핫나이프 장비를 단순화하면 다음과 같은 순서로 이해할 수 있다.

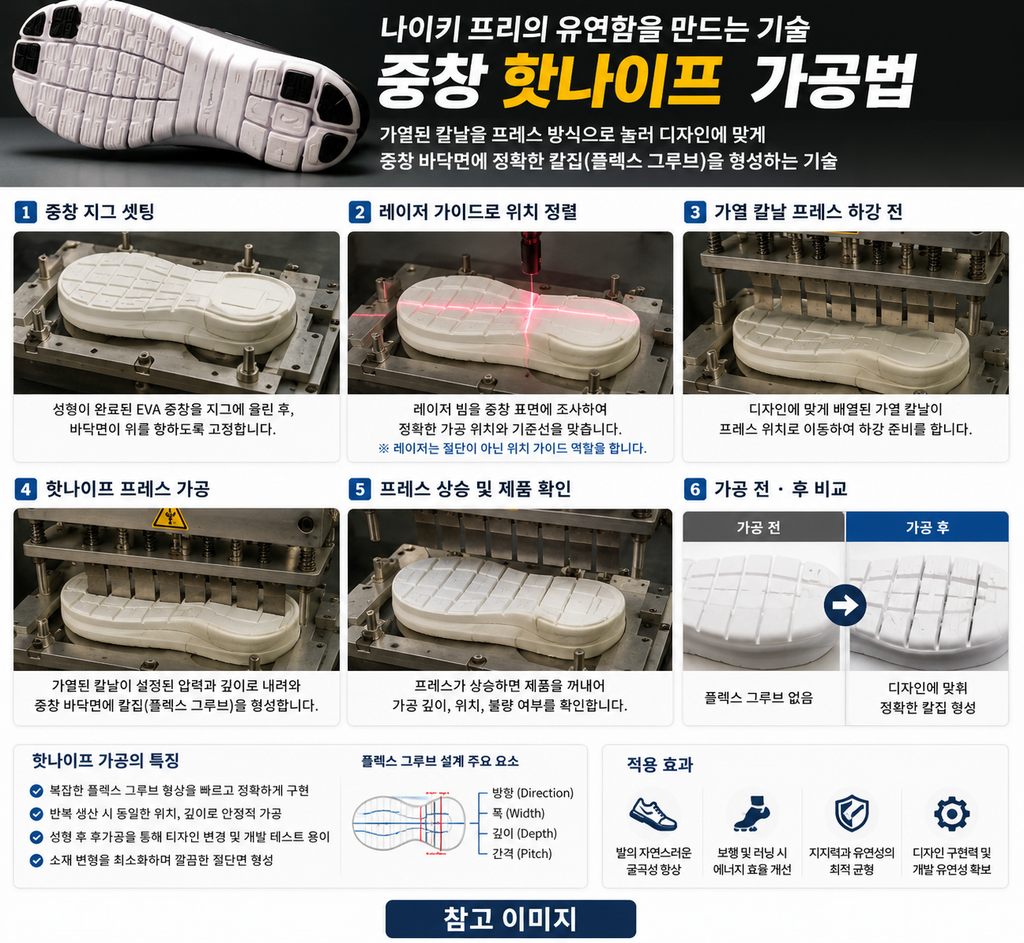

1. 중창 투입 성형이 끝난 EVA 또는 폼 중창을 작업 지그에 올린다. 이때 가공할 중창의 바닥면이 위쪽을 향하도록 배치할 수 있다.
2. 위치 정렬 제품마다 사이즈와 형상이 다르기 때문에 정확한 위치 결정이 중요하다. 여기에는 전용 지그와 함께 레이저 가이드가 사용될 수 있다. 레이저 빔을 중창 표면에 투사해 작업자가 제품의 기준선과 가공 위치를 맞추도록 보조하는 방식이다. 즉, 레이저가 소재를 자르는 것이 아니라 정확한 위치를 잡아주는 가이드 역할을 한다.
3. 칼날 가열 상부 금형 또는 플레이트에 디자인에 맞춰 배열된 칼날을 일정 온도로 가열한다. 홈의 모양이 직선이라면 직선형 칼날을, 곡선이나 패턴이 필요하다면 제품 디자인에 맞는 형상의 칼날을 사용할 수 있다.
4. 프레스 하강 가열된 칼날 어셈블리가 위에서 아래로 내려온다. 중창 표면을 설정된 깊이만큼 누르면서 칼날 모양 그대로 절개선이 형성된다.
5. 복귀 및 검사 칼날이 다시 상승하면 작업자가 중창을 꺼내 절개 깊이, 위치, 변형 여부 등을 확인한다.

180~220℃ 왜 굳이 뜨거운 칼을 사용할까?

신발 중창에 사용되는 EVA나 각종 발포 소재는 일반적인 플라스틱 판재와 성질이 다르다.

수많은 미세 기포가 들어 있는 발포체이기 때문에 단순한 기계식 절단에서는 압축 변형이나 거친 절단면이 발생할 수 있다.

핫나이프는 이러한 폼 소재를 가공할 때 몇 가지 장점을 가진다.

첫째, 복잡한 홈 형상을 비교적 빠르게 만들 수 있다.

둘째, 반복 생산 시 동일한 위치와 깊이를 관리하기 좋다.

셋째, 금형에서 처음부터 모든 홈을 구현하는 방식과 달리 성형 후 후가공을 통해 디자인을 추가하거나 변경할 수 있다.

넷째, 개발 단계에서 패턴 테스트를 비교적 빠르게 진행할 수 있다.

하지만 온도가 너무 높으면 소재가 녹거나 수축할 수 있고, 너무 낮으면 절단면이 깔끔하게 형성되지 않을 수 있다. 따라서 소재의 밀도와 조성에 맞는 온도, 압력, 접촉시간 관리가 중요하다.

나이키 프리의 플렉스 그루브와 핫나이프 기술의 연결점

여기서 주의할 부분도 있다. 나이키 프리의 모든 플렉스 그루브가 특정 핫나이프 장비 하나로 생산된다고 단정해서는 안 된다. 실제 신발 생산에서는 모델, 생산 시기, 소재, 금형 구조에 따라 몰드 성형, 절삭, 커팅 등 여러 공법을 사용할 수 있으며 세부 제조공정은 제조사의 생산기술 영역에 속한다.

하지만 나이키 프리를 이해하는 데 핫나이프 가공을 함께 살펴볼 가치가 있는 이유는 명확하다. 두 기술 모두 핵심 목적이 ‘밑창의 특정 부위를 의도적으로 분리해 굴곡성을 조절하는 것’과 연결되어 있기 때문이다.

예를 들어 하나의 두꺼운 EVA 중창에 아무런 홈이 없다면 밑창 전체가 하나의 판처럼 움직인다. 반대로 전족부에 일정한 간격으로 깊은 홈을 만들면 발가락이 꺾이는 지점에서 밑창도 쉽게 접힐 수 있다. 이것이 플렉스 그루브 설계의 기본 원리다.

홈의 깊이가 신발 성능을 바꾼다

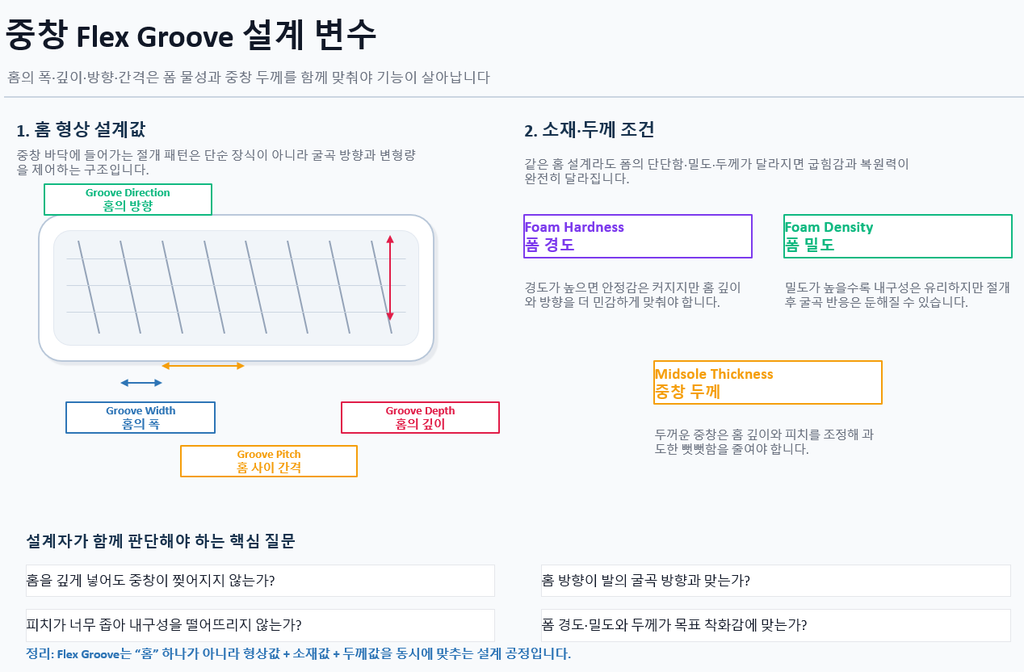

중창 가공에서 의외로 중요한 것이 절개 깊이다. 같은 위치에 같은 모양의 홈을 만들더라도 깊이에 따라 밑창의 거동은 크게 달라질 수 있다. 홈이 얕으면 강성이 비교적 많이 유지된다. 홈이 깊어질수록 해당 부위가 쉽게 굽혀진다. 그러나 지나치게 깊으면 지지력과 내구성이 떨어질 수 있다.

따라서 신발 설계자는 단순히 ‘홈을 넣는다’가 아니라 다음 요소를 함께 고려해야 한다.

결국 플렉스 그루브는 디자인과 소재공학, 금형기술, 가공기술이 만나는 영역이다. 나이키의 축적된 데이터가 여기에 녹아있는 것이다.

핫나이프와 몰드 성형의 차이

중창에 홈을 만드는 방법은 핫나이프만 있는 것이 아니다.

금형 자체에 홈 형상을 설계해 EVA나 폼을 성형할 때부터 패턴이 만들어지도록 하는 방법도 있다. 몰드 성형은 대량생산에 적합하고 반복성이 우수한 반면, 디자인을 변경하려면 금형 수정이 필요하다. 핫나이프와 같은 후가공 방식은 성형된 중창에 추가적인 절개를 적용할 수 있어 개발과 디자인 변경 측면에서 활용 가치가 있다.

따라서 실제 신발 공장에서는 제품 구조와 생산수량, 소재, 디자인 난이도, 원가 등을 고려해 적합한 공법을 결정한다.

비슷한 공법으로 레이져 사이핑이 공정있습니다. 적용의 예는 다른 편에서 자세히 소개 하도록 하겠습니다.

나이키 프리가 보여준 것은 ‘홈’이 아니라 움직임의 설계였다.

나이키 프리 시리즈에서 우리가 배울 수 있는 가장 중요한 부분은 독특한 밑창 모양 자체가 아니다.

발이 어느 지점에서 굽혀지고, 그 움직임을 신발이 어떻게 따라갈 것인가를 밑창 구조로 해결했다는 점이다.

핫나이프 가공 역시 같은 관점에서 바라보면 훨씬 이해하기 쉽다.

가열된 칼날로 폼을 자르는 단순한 작업이 아니라 중창의 굴곡 위치와 방향을 의도적으로 만들어내는 ‘기능 가공’인 것이다.

나이키의 축적된 데이터가 만들어낸 과학이라고해도 과언이 아니겠습니다.

신발 한 켤레의 바닥에 들어간 몇 개의 홈은 작아 보이지만, 홈의 위치와 방향, 폭, 깊이가 달라지면 착화감과 굴곡성도 달라질 수 있다.

이 때문에 신발 제조에서 핫나이프는 단순한 커팅 공정이 아니라 디자인을 실제 기능으로 구현하는 중창 후가공 기술 중 하나로 볼 수 있다.
